Máquina de flexión de metal de la serie WG al por mayor para el proveedor y fabricante de la venta

Características

• Estructura completa soldada de acero, con suficiente resistencia y rigidez;
• Estructura hidratante hidratada hidráulica, confiable y suave;
• Unidad de parada mecánica, par sincrónico y alta precisión;
• El retroceso adopta el mecanismo de retroceso del tornillo de tipo T con la varilla lisa, que es impulsada por un motor;
• herramienta superior con mecanismo de compensación de tensión, para garantizar una alta precisión de flexión;
• Sistema TP10S NC;

Sistema CNC

• Pantalla táctil TP10S
• Programación de ángulo de soporte y conmutación de programación de profundidad • Configuración de soporte de moho y biblioteca de productos
• Cada paso puede establecer la altura de apertura libremente
• La posición del punto de cambio se puede controlar libremente
• Puede realizar la expansión de múltiples eje de Y1 、 Y2 、 R
• Apoyar el control de la mesa de trabajo de la corona mecánica
• Apoyar un gran programa de generación automática de arco circular
• Apoye el centro muerto superior, el centro muerto inferior, el pie suelto, el retraso y otras opciones de cambio de paso, mejora la eficiencia del procesamiento de manera efectiva • Apoya el puente simple de electromagnet simple
• Admitir función de puente de paleta neumático completamente automático • Admitir flexión automática, realizar un control de flexión no tripulado y admitir hasta 25 pasos de flexión automática
• Apoyo el control de tiempo de la función de configuración del grupo de válvulas, rápido, disminuya la velocidad, la devolución, la descarga de la acción y la acción de la válvula
• Tiene 40 bibliotecas de productos, cada biblioteca de productos tiene 25 pasos, un gran arco circular admite 99 pasos

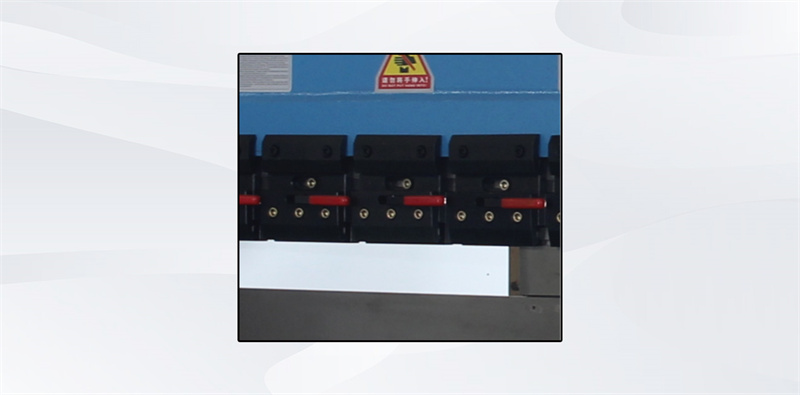

Herramienta de la herramienta Fast CuRenora

· El dispositivo de sujeción de herramienta superior es una abrazadera rápida

Agua múltiple de influencia inferior (opción)

· Die de fondo múltiple con diferentes aberturas

Retroceso

· El tornillo de bola/la guía del revestimiento son de alta precisión

Soporte frontal

· Plataforma de material de aleación de aluminio, apariencia atractiva,
Y disminuir el rastro de Workpicec.

Compensación de coronas para la mesa de trabajo

· Una cuña convexa consiste en un conjunto de cuñas oblicuas convexas con una superficie biselada. Cada cuña sobresaliente está diseñada por análisis de elementos finitos de acuerdo con la curva de deflexión de la diapositiva y la mesa de trabajo.
· El sistema del controlador CNC calcula la cantidad de compensación requerida según la fuerza de carga. Esta fuerza provoca la desviación y la deformación de las placas verticales del portaobjetos y la tabla. Y controlar automáticamente el movimiento relativo de la cuña convexa, para compensar efectivamente la deformación de la deflexión causada por el control deslizante y el elevador de la tabla, y obtener la pieza de trabajo de flexión ideal.

Cambio rápido bottomm more

· Adoptar la sujeción de cambio rápido de 2 v para el dado de fondo

Guardia de seguridad

· Guardia de seguridad PSC-OHS de LaserSafe, comunicación entre el controlador CNC y el módulo de control de seguridad
· El haz dual de la protección es un punto por debajo de 4 mm por debajo de la punta de la herramienta superior, para proteger los dedos del operador ； Tres regiones (delanteras, medias y reales) de leaser pueden cerrarse de manera flexible, garantizar el procesamiento de flexión de caja compleja; el punto de silencio es de 6 mm, para realizar una producción eficiente y segura.

Ayuda de flexión de servo mecánico

· Cuando la placa de soporte de flexión de la marca puede darse cuenta de la función de girar a continuación. El ángulo de seguimiento y la velocidad se calculan y controlan mediante el controlador CNC, mueva a lo largo de la guía lineal a la izquierda y a la derecha.
· Ajuste la altura hacia arriba y hacia abajo a mano, la parte delantera y trasera también se pueden ajustar manualmente para adaptarse a diferentes abiertos de troqueles inferiores
· La plataforma de soporte puede ser pincel o tubo de acero inoxidable, de acuerdo con el tamaño de la pieza de trabajo, se pueden desconectar dos soportes de enlace o movimiento separado.

Parámetro de la máquina de flexión de metal

Parámetros
Modelo	Peso	Diámetro de cilindro de aceite	Golpe de cilindro	Tablero	Control deslizante	Placa vertical del Banco de trabajo
WG67K-30T1600	1.6 toneladas	95	80	18	20	20
WG67K-40T2200	2.1 toneladas	110	100	25	30	25
WG67K-40T2500	2.3 toneladas	110	100	25	30	25
WG67K-63T2500	3.6 toneladas	140	120	30	35	35
WG67K-63T3200	4 toneladas	140	120	30	35	40
WG67K-80T2500	4 toneladas	160	120	35	40	40
WG67K-80T3200	5 toneladas	160	120	35	40	40
WG67K-80T4000	6 toneladas	160	120	35	40	45
WG67K-100T2500	5 toneladas	180	140	40	50	50
WG67K-100T3200	6 toneladas	180	140	40	50	50
WG67K-100T4000	7.8 toneladas	180	140	40	50	60
WG67K-125T3200	7 toneladas	190	140	45	50	50
WG67K-125T4000	8 toneladas	190	140	45	50	60
WG67K-160T3200	8 toneladas	210	190	50	60	60
WG67K-160T4000	9 toneladas	210	190	50	60	60
WG67K-200T3200	11 toneladas	240	190	60	70	70
WC67E-200T4000	13 toneladas	240	190	60	70	70
WG67K-200T5000	15 toneladas	240	190	60	70	70
WG67K-200T6000	17 toneladas	240	190	70	80	80
WG67K-250T4000	14 toneladas	280	250	70	70	70
WG67K-250T5000	16 toneladas	280	250	70	70	70
WG67K-250T6000	19 toneladas	280	250	70	70	80
WG67K-300T4000	15 toneladas	300	250	70	80	90
WG67K-300T5000	17.5 toneladas	300	250	80	90	90
WG67K-300T6000	25 toneladas	300	250	80	90	90
WG67K-400T4000	21 toneladas	350	250	80	90	90
WG67K-400T6000	31 toneladas	350	250	90	100	100
WG67K-500T4000	26 toneladas	380	300	100	110	110
WG67K-500T6000	40 toneladas	380	300	100	120	120

Sistema hidráulico
· Adopta el sistema hidráulico integrado avanzado reduce la instalación de tuberías y garantiza un alto grado de confiabilidad y seguridad en la operación de la máquina.
· La velocidad del movimiento deslizante se puede realizar. El descenso rápido, la flexión lenta, la acción rápida de retorno y la velocidad rápida, la velocidad de baja lenta se puede ajustar adecuadamente.

Sistema de control eléctrico
· El componente y el material eletricos cumplen con los estándares internacionales, seguros, confiables y largos.
· La máquina adopta 50Hz, 380V Fuente de alimentación de cuatro hilos trifásica. El motor de la máquina adopta 380V trifásico y la lámpara de línea adopta una sola fase-220V. El transformador de control adopta 380V de dos fases. Indicador de suministro de 6V, 24 V suministra otros componentes de control.
· La caja eléctrica de la máquina se encuentra en el lado derecho de la máquina y está equipado con una apertura de puerta y un dispositivo de encendido. El componente de operación de la máquina se concentra en la caja eléctrica, excepto el interruptor de pie, y la función de cada elemento apilado de operación está marcado por el símbolo de la imagen por encima de él.

Calibre frontal y trasero
· Soporte delantero: se coloca en el costado de la mesa de trabajo y se asegura con tornillos. Se puede usar como soporte cuando se dobla las sábanas amplias y largas.
· El calibre posterior: adopta el mecanismo de calibre posterior con el tornillo de bola y la guía lineal es impulsada por un servomotor y una correa de sincrón de la rueda sincrónica. El dedo de parada de posicionamiento de alta precisión se puede mover fácilmente a la izquierda y a la derecha en el haz de riel de guía lineal doble, y la pieza de trabajo está doblada "como desee".
